    Решение FTTH/PON для коттеджного поселка

    Оборудование предназначено для концевой заделки, коммутации и сращивания уличного оптического кабеля, а также перехода с уличного оптического кабеля на кабель для внутренней прокладки.

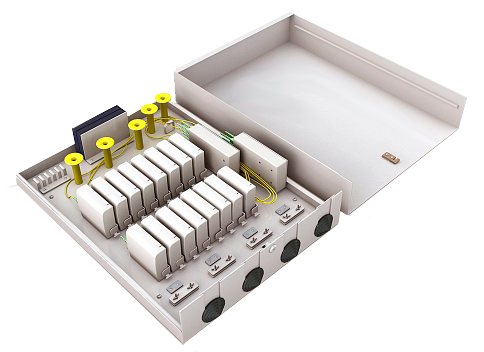

    Ящики уличные сплиттерные ЯКГМ-ОВ-32КФ и ЯКГМ-ОВ-16КФ

    Назначение

    Ящик уличный кабельный распределительный сплиттерный оптико-волоконный предназначен для концевой заделки, коммутации и сращивания уличного оптического кабеля.

    Характеристики

    • Конструкция ящиков имеет уличное исполнение и защищена от воздействия влаги и пыли (IP 54).
    • Обеспечивает поэтапное подключение коттеджей отдельным кабелем на каждую точку подключения (ЯКГМ-ОВ-16КФ до 8 коттеджей, ЯКГМ-ОВ-32КФ до 16 коттеджей).
    • Сварка волокон производится на земле в комфортных условиях, в ящик на уличном столбе крепится отдельный модуль вместе с коттеджным оптическим кабелем.
    • Возможность двукратного резервирования абонентских волокон.
    • Возможность установки оптических разветвителей PLC.
    Наименование Максимальное количество
    Габаритные размеры, мм

    Масса, кг

    портов SC,LC абонентских/магистральных

    оптических сплиттеров PLC 1x32/1x16

    боксов для магистрального кабеля(8 волокон)

    боксов для абонентского кабеля(8 волокон)

    Кабельных вводов

    		 Ш Г В

    ЯКГМ-ОВ-32КФ

    		 32/8 1/2 2 16 4 418 129 554 12

    ЯКГМ-ОВ-16КФ

    		 16/8 -/1 2 8 2 285 129 554 9

    Ящики уличные сплиттерные ЯКГМ-ОВ-32 и ЯКГМ-ОВ-16

    Назначение

    Ящики кабельные распределительные оптико-волоконные предназначены для концевой заделки, коммутации и сращивания уличного оптического кабеля.

    Характеристики

    • Конструкция ящиков имеет уличное исполнение и защищена от воздействия влаги и пыли (IP 54).
    • Устанавливаются на столбах или чердаках зданий с использованием крепежных хомутов.
    • Обеспечивают подключение до 32 абонентов (тип адаптера SC/FC/LC).
    • Емкость сращивания до 48 оптических волокон.
    • Съемные кабельные вводы позволяют осуществлять поэтапное подключение абонентов, по мере поступления коммерческих заявок.
    • Возможность установки до 2 оптических разветвителей PLC для сетей по архитектуре FTTH.
        Наименование
    Максимальное количество
    Габаритные размеры, мм
    Масса, кг
    без
    комплектации
    портов
    SC/FC/LC
    сращиваемых
    волокон    		 Ø29/43 мм Ширина Глубина Высота
    ЯКГМ-ОВ-32 34 72 0/2 291 120 525 11
    ЯКГМ-ОВ-16 16 48 2/0 200 120 420 6,5

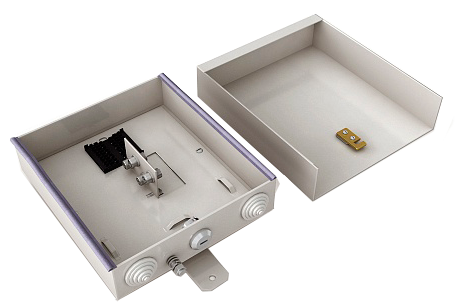

    Ящик уличный ЯКГМ-ОВ-4

    Назначение

    Ящик кабельный распределительный оптико-волоконный предназначены для перехода с уличного оптического кабеля на кабель для внутренней прокладки.

    Характеристики

    • Конструкция ящика имеет уличное исполнение и защищена от воздействия пыли и влаги (IP54).
    • Устанавливаются на внешней стороне здания.
    • Ящик комплектуется ложементом емкостью сращивания до 16 волокон и одной планкой с 4-мя оптическими портами (тип разъема SC, LC или FC).
    Наименование
    Максимальное количество

    Габаритные размеры, мм

    Масса, кг
    без
    комплектации
    портов
    SC/FC/LC
    сращиваемых
    волокон
    ввщдимых
    кабелей
    (Ø 20 мм)
    		 Ширина Глубина Высота

    ЯКГМ-ОВ-4

    		 4 16 2 171 63 252 2
