Решение FTTH/PON для многоэтажной застройки

- Готовое решение по оборудованию пассивной коммутации FTTX/PON (кросс высокой плотности - уличный кросс - домовая разводка).

- Линейка домовых боксов со сплиттерами для разных типов жилых домов емкостью от16 до 384 абонентов.

- Линейка уличных оптических кроссов емкостью от 96 до 576 портов и от 240 до 720 сращиваний.

- Минимальные потери оптического сигнала на протяжении всей линии за счет использования согласованны высококачественных компонентов.

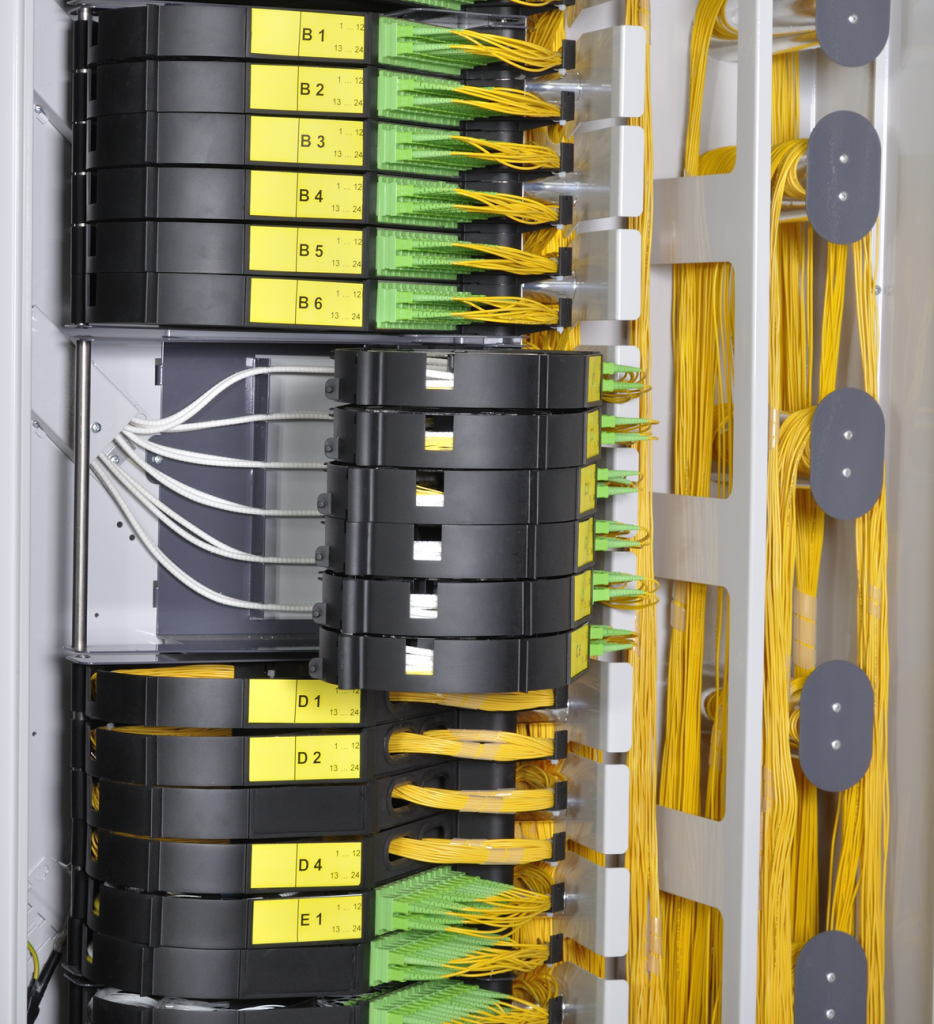

Кросс модульный оптический КМО

Характеристики

• Высокая плотность кросса 1152 порта при небольших габаритах.
• Модульная конструкция на 24 порта легко открывается, предоставляя доступ к круглой кассете и оптическим адаптерам.
• Удобство сварки оптических волокон за счет круглой сплайс-кассеты, которую можно вынести на 2 метра от кросса, предварительно открыв модуль на 24 порта.
• Экономия денежных средств за счет возможности постепенного наращивания емкости кросса с шагом 144 порта (емкость одного блока с 6 модулями по 24 порта каждый).
• Защита персонала от светового излучения за счет расположения оптических разъемов под углом 400.
• Удобство ввода кабеля—сверху или снизу.
• Экономия затрат на активное оборудование за счет установки сплиттерного блока при построении сети PON.

Габаритные размеры, мм			Масса, кг без комплектации
Ширина	Глубина	Высота
800	300	2200	96



Область применения

• СКС.
• ЦОД.
• Оптические сети кабельного TV.
• Оптические сети FTTx.

Шкафы уличные двойные оптико-волоконные ШРУД-ОВ

Назначение

Шкафы распределительные уличные двойные оптико - волоконные предназначены для коммутации и сращивания оптического волокна на улице.

Характеристики

• Конструкция шкафа имеет уличное исполнение и защищена от воздействия пыли и влаги (IP 54).
• Удобство сварки оптических волокон за счет круглой сплайс-кассеты, которую можно вынести на 2 метра от шкафа.
• Конструкция «шкаф в шкафу» дополнительно защищает установленные в кроссе оптическое оборудование.
• Предусмотрена возможность монтажа на стену здания и установки оптических сплиттеров (ШРУД-ОВ-240/480).
• Возможность открытия шкафа за счет высокой тумбы.
• Ригельный замок шкафа обеспечивает защиту оборудования от несанкционированного доступа.

Наименование	Максимальное количество			Габаритные размеры, мм			Масса, кг  без комплекта
	портов  FC/SC/LC	сращиваемых волокон	сплайс-  кассет	Ширина	Глубина	Высота
ШРУД-ОВ-96/240	96	240	10	760	397	1497	152
ШРУД-ОВ-480	-	480	20
ШРУД-ОВ-320/480	320	480	20	920	397	1867	220
ШРУД-ОВ-720	-	720	30
ШРУД-ОВ-240/480 (без тумбы)	240	480	20	920	383	1614	143

Боксы средней и большой емкости с оптическими разветвителями

Назначение

Боксы оптические настенные предназначены для установки оптических разветвителей (сплиттеров) при построении сетей PON. Используются в качестве домовых шкафов (ОРШ) и обеспечивают подключение от 96 до 384 абонентов по технологии xPON.

Характеристики

• Возможность установки сплиттеров 1х32 или 1х16 в минимодуле или в пластиковом корпусе.
• Удобство сварки абонентского кабеля за счет откидных панелей.
• Антивандальный корпус с ригельным замком.
• Ввод кабеля сверху и снизу.
• Разделение магистральных и абонентских волокон за счет использования разных кассет.
• Предусмотрено место для парковки не подключенных коннекторов сплиттера.

Наименование	Количество портов  SC абонентских / магистральных	Количество сплайс-кассет на 32 волокна абонентских / магистральных	Количество разветвителей PLC 1x32	Количество кабельных вводов	Максимальный диаметр вводимого кабеля, мм	Габаритные размеры (ШхГхВ)	Масса, кг без комплектации
БОН-96ПР	92/12	3/3	3	7	29	550х200х650	22
БОН-144ПР	144/12	4/3	4	10	29	590х270х800	40
БОН-128ПР	128/12	6/3	4	7	29	550х200х650	22
БОН-192ПР	192/12	8/3	6	11	29	590х270х800	40
БОН-256ПР	256/24	8/6	8	16	29	1012х270х880	54
БОН-384ПР	384/24	16/6	12	20	29	1012х270х880	54

Боксы малой емкости с оптическими разветвителями

Назначение

Боксы оптические настенные предназначены для установки оптических разветвителей (сплиттеров) при построении сетей PON. Используются в качестве домовых шкафов (ОРШ) и обеспечивают подключение от 16 до 64 абонентов по технологии xPON.

Характеристики

• Возможность установки сплиттеров 1х32 или 1х16 в минимодуле или в пластиковом корпусе.
• Удобство сварки абонентского кабеля за счет съемных элементов.
• Антивандальный корпус с ригельным замком.
• Ввод кабеля сверху и снизу.
• Разделение магистральных и абонентских волокон за счет использования разных кассет.

Наименование	Количество портов SC абонентских / магистральных	Количество сплайс-кассет на 32 волокна абонентских / магистральных	Количество разветвителей PLC 16/1x32	Количество кабельных вводов	Максимальный диаметр вводимого кабеля, мм	Габаритные размеры (ШхГхВ)	Масса, кг без комплектации
БОН-18С	16/2	16 сварок	1/0	4	16	220х60х240	1,5
БОН-18П	16/2	2	1/0	2	35	220х100х255	2,1
БОН-32С	32/2	4	2/1	4	29	485х97х289	6,8
БОН-64С	64/8	6	4/2	2	29	507х162х291	8,1
БОН-64П	64/8	4	4/2	4	35	478х126х296	7,5

Бокс оптический настенный на 6 портов БОН-6 и домовая розетка БОН-2

Назначение

Боксы предназначены для организации прокладки оптического волокна с межэтажной площадки до квартиры абонента.

Характеристики

• Удобное и быстрое подключение абонентов оптическим патч-кордом.
• Ограниченный доступ за счет использования замка с секретом (БОН-6).
• Возможность хранения транзитных волокон (БОН-6).
• Внешний вид корпуса БОН-2 приближен к стандартным бытовым электрическим розеткам.
• Ввод кабеля сверху и снизу (БОН-6).

Наименование	Максимальное количество			Габаритные размеры, мм			Масса, кг без комплектации
	Портов SC	Кабельных вводов	Диаметр вводимого кабеля	Ширина	Глубина	Высота
БОН-6	6	4	16	204	38	159	152
БОН-2	2	2	10	87	24	87	0,07

Оптические разветвители (сплиттеры)

Назначение

Оптические разветвители PLC предназначены для деления мощности оптического сигнала в заданных пропорциях.

Характеристики

• Минимальные потери по затуханию обеспечивают решение минимизации бюджета оптической линии при построении сетей xPON.
• Два варианта исполнения: в минимодуле с буфером 0,9 мм или в пластиковом корпусе с буфером 2 мм.
• Используется волокно G.657A с уменьшенным радиусом изгиба.

Тип оконцованного оптического разъема	FC/SC/LC/ST
Тип полировки наконечника	UPC/APC
Градации деления мощности	1x2/1x4/1x8/1x16/1x32/2x4/2x2/8x2/16x2/32
Возможный диаметр буфера оптического волокна при исполнении в минимодуле / пластиковом корпусе, мм	0,9/0,9,2
Тип используемого волокна	G.657 A





Параметры	Тип сплиттера
	1х2	1х4	1х8	1х16	1х32
Длинна волны, нм	1260 - 1650
Вносимые потери (IL), dB	3,8-4,0	7,0-7,3	10,2-10,5	13,5-13,7	16,5-16,9
Обратные потери (RL), dB	50/55
Поляризационные потери(PDL), dB	0,2	0,2	0,3	0,3	0,3
Зависимость потерь от длинны волны (WDL), dB	0,3	0,3	0,3	0,5	0,5
Зависимость потерь от температуры, dB	0,5
Рабочая температура, OC	-40...+85
Относительная влажность, %	20%...90%
Размеры минимодуля, мм (ДхШхВ)	60х7х4	60х7х4	60х7х4	60х12х4	80х20х6
Размеры пластикового модуля, мм (ДхШхВ)	100х80х10	100х80х10	100х80х10	120х80х18	140х115х18





Тип оконцованого оптического разъема	FC/SC/LC/ST
Тип полировки наконечника	UPC/APC
Градации деления мощности	1х2/1х4/1х8/1х16/1х32/2х4/2х8/2х16/2х32
Возможный диаметр буфера оптического волокна при исполнении в минимодуле/пластиковом корпусе, мм	0,9/0,9;2
Тип используемого волокна	G.657 A
