Корреляционный течеискатель Т10

Связьприбор

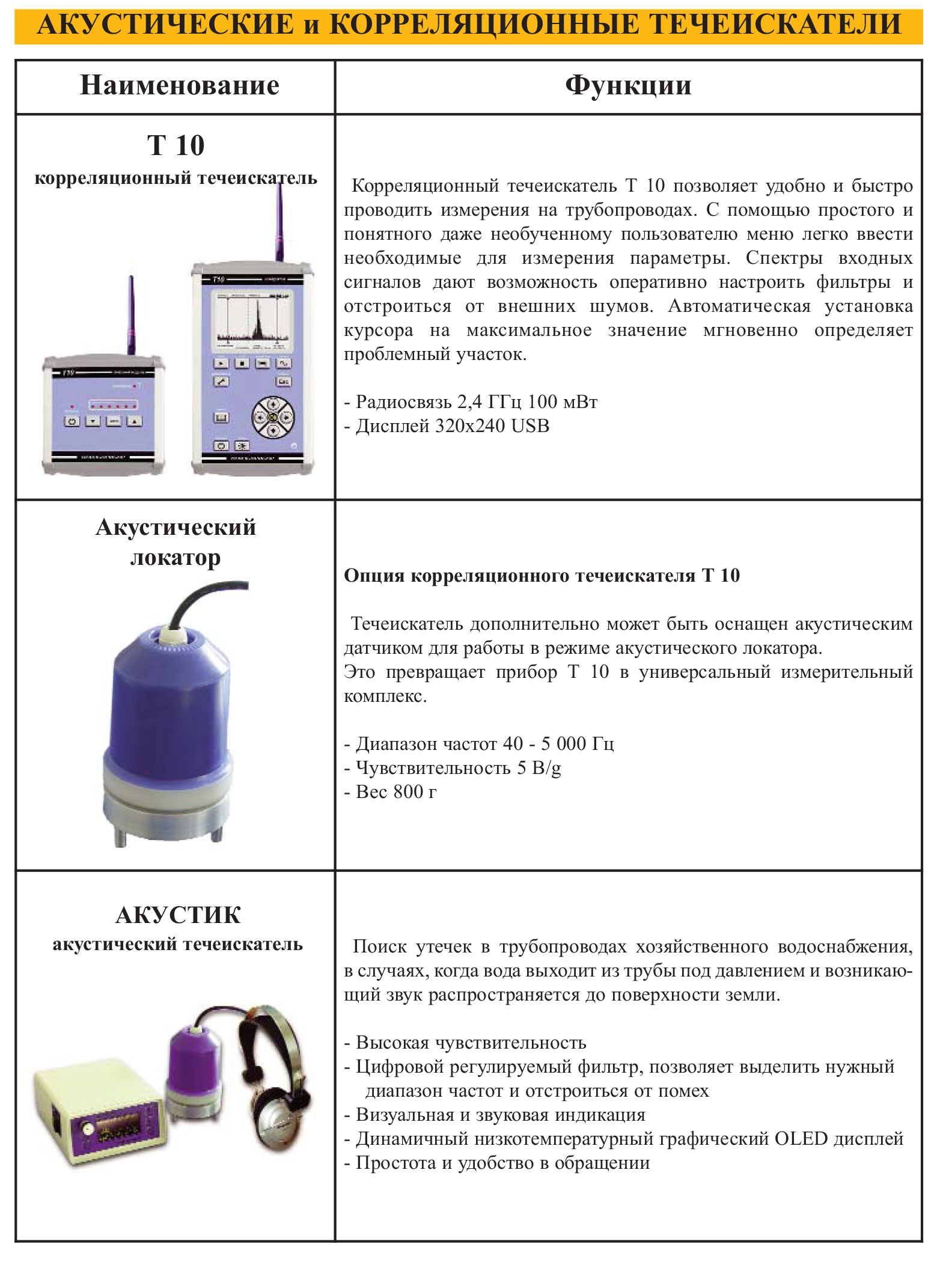

Корреляционный течеискатель Т10 позволяет удобно и быстро проводить измерения на трубопроводах. С помощью простого и понятного даже не обученному пользователю меню легко ввести необходимые для измерения параметры. Спектры входных сигналов дают возможность оперативно настроить фильтры и отстроиться от внешних шумов. Автоматическая установка курсора на максимальное значение мгновенно определяет проблемный участок.

Шум от утечки принимается датчиками, сигналы с датчиков пересылаются по радиоканалу и сравниваются. Фильтры очищают полезный сигнал от шумов. Сравнение сигналов позволяет точно локализовать место утечки жидкости в напорных трубопроводах (вода, теплоноситель, нефтепродукты и др.); несанкционированные подключения и врезки – независимо от глубины прокладки, вида грунта, интенсивности шума среды.

Функциональные характеристики основного модуля

- Просмотр и анализ сигналов датчиков;

- Акустический локатор утечек (опция);

- Низкое энергопотребление;

- Анализ результатов измерения;

- Связь с компьютером USB-порт.

- Габариты, масса 125 х 227 х 45 мм / 1 кг

Технические характеристики основного модуля

Диапазоны 125 м, 250 м, 500 м, 1000 м, 2000 м.

Точность

3 см (диапазон 125 м)

6 см (диапазон 250 м)

13 см (диапазон 500 м)

25 см (диапазон 1000 м)

50 см (диапазон 2000 м)

Дисплей LCD, 320x240 точек.

Аккумуляторы 4шт., Ni-Mh, 2,3 А/ч.

Время непрерывной работы 8 часов.

Внешний модуль – усилитель и радиопередатчик позволяет автоматически или вручную установить уровень сигнала. Радиоканал обеспечивает свободу в расположении датчика.

Функциональные характеристики внешнего модуля

- Индикация уровня сигнала;

- Ручное и автоматическое усиление;

- Низкое энергопотребление;

- Габаритные размеры 125 х 127 х 45 мм / 1 кг

Технические характеристики внешнего модуля

Усиление – ручное, автоматическое.

Радиосвязь – 2,4 ГГц, 100 мВт

Аккумуляторы 4шт., Ni-Mh, 2,3 А/ч

Время непрерывной работы 8 часов

Корреляционный течеискатель Т10 дополнительно может быть оснащен акустическим датчиком для работы в режиме акустического локатора. Это превращает прибор в универсальный измерительный комплекс. Акустический локатор фиксирует звуковой сигнал на поверхности земли. Фильтры выделяют шум утечки и отстраиваются от помех.

Визуализация спектра звукового сигнала делает прибор адаптированным для людей без абсолютного музыкального слуха.

Технические характеристики датчика

Диапазон частот 40-5000 Гц

Чувствительность (во всем диапазоне частот) 5 B/g

Вес 800 г

Обмен информацией между прибором и компьютером осуществляется стандартными программными средствами В комплект поставки входят программы для работы c коррелограммами.
