Мультисервисный узел доступа MC04-DSL-3U

MC04-DSL-3U является программно-аппаратной платформой, обеспечивающей организацию голосовой (в том числе диспетчерской, конференц-связи) связи на основе технологий TDM и VoIP, организацию групповых каналов телеметрии, линейных трактов между АТС на местных и зоновых сетях связи, организацию системы абонентского уплотнения, системы удаленного абонентского доступа, построение сетей передачи данных на основе пакетной коммутации, объединение различных транспортных направлений на основе медных и оптических линий связи.

Функциональные возможности
Основные схемы применения:
• терминальный мультиплексор

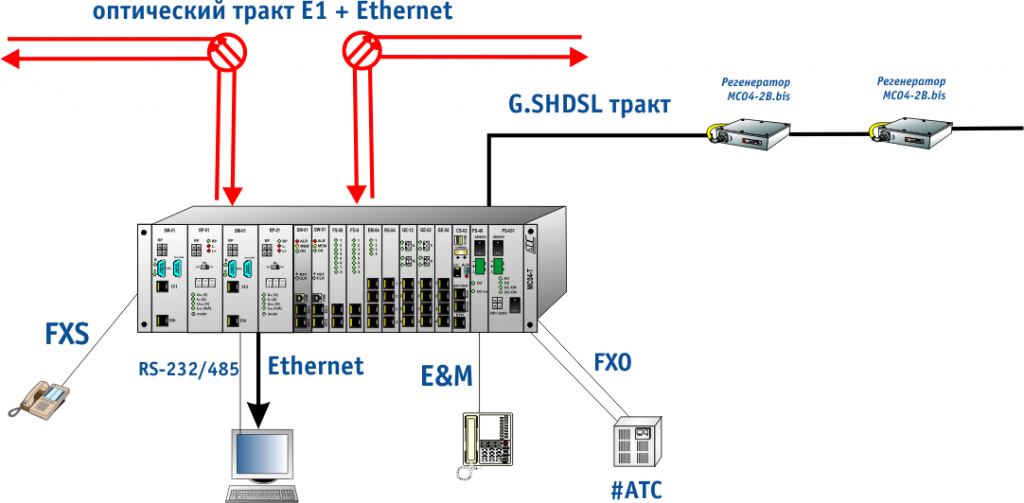

• мультиплексор ввода-вывода

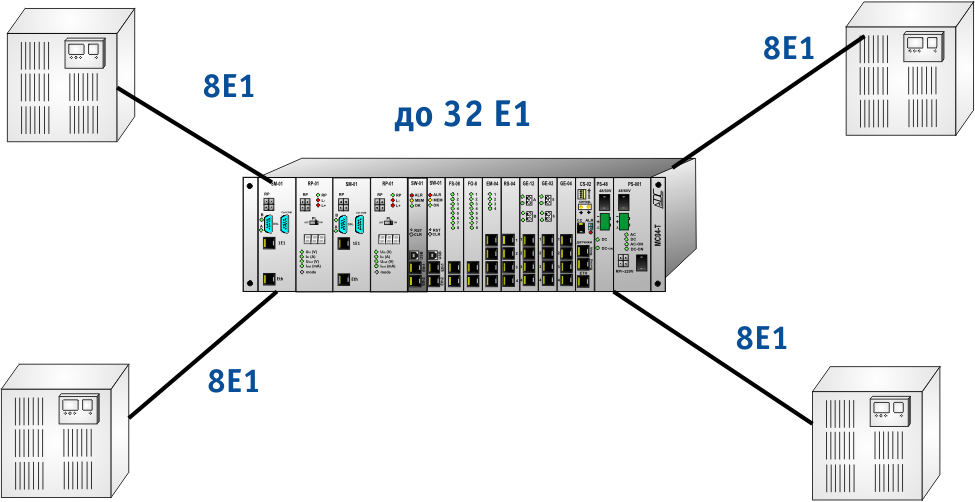

• кроссировочный мультиплексор
• регенератор вставки-выделения
• Ethernet коммутатор 2-го и 3-го уровня
• мультисервисный абонентский вынос

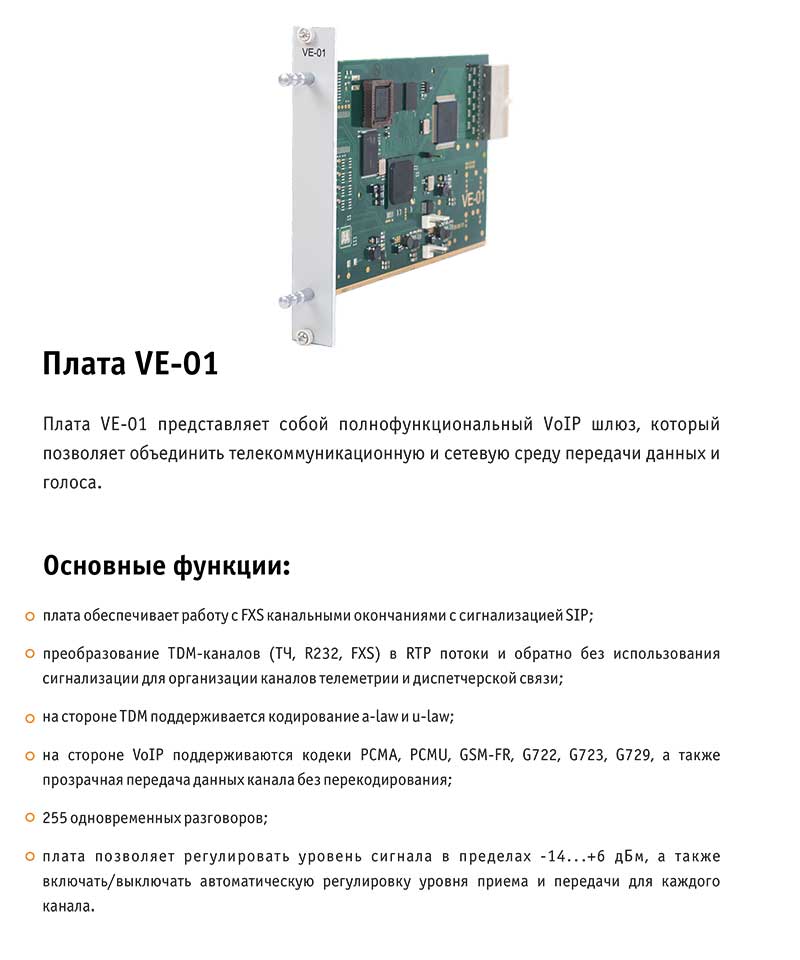

• мультимедийный шлюз VoIP, TDMoIP

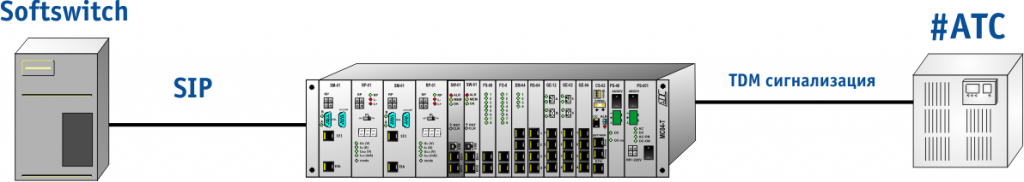

• шлюз межстанционных сигнализаций

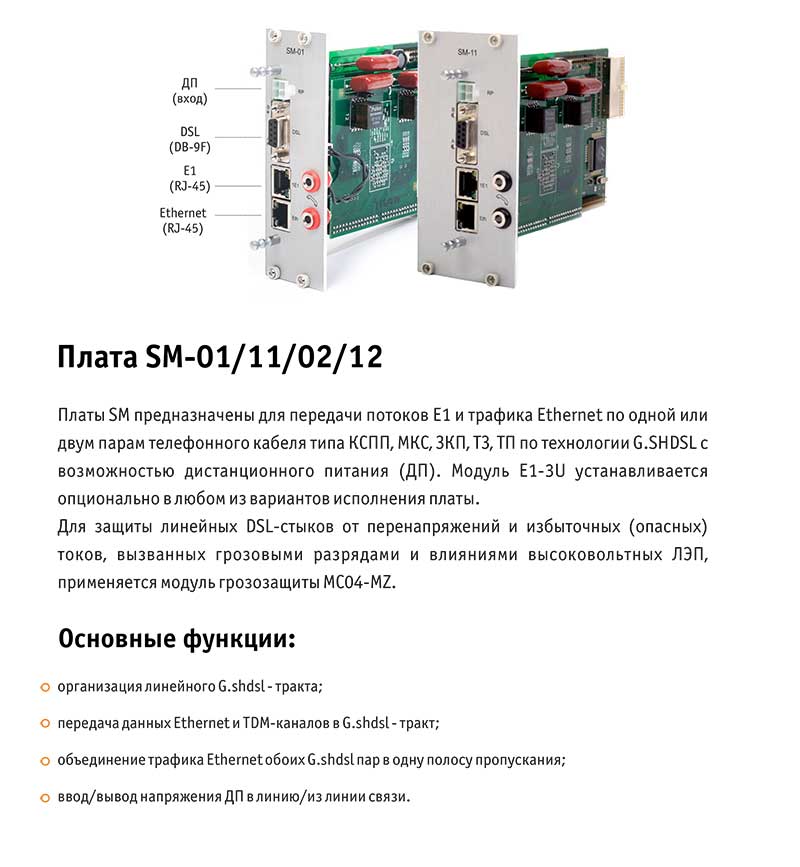

• до 8-ми 2-парных G.SHDSL.bis модемов в блоке (до 30,6 Мбит/с по 2 парам)

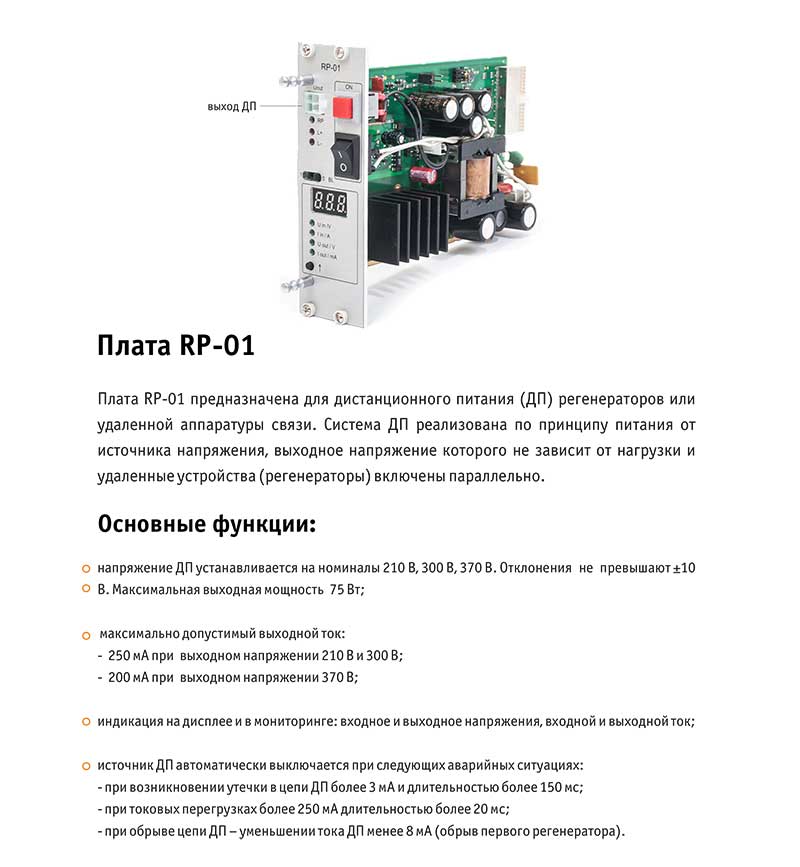

• до 4-x 2-парных модемов с источниками ДП

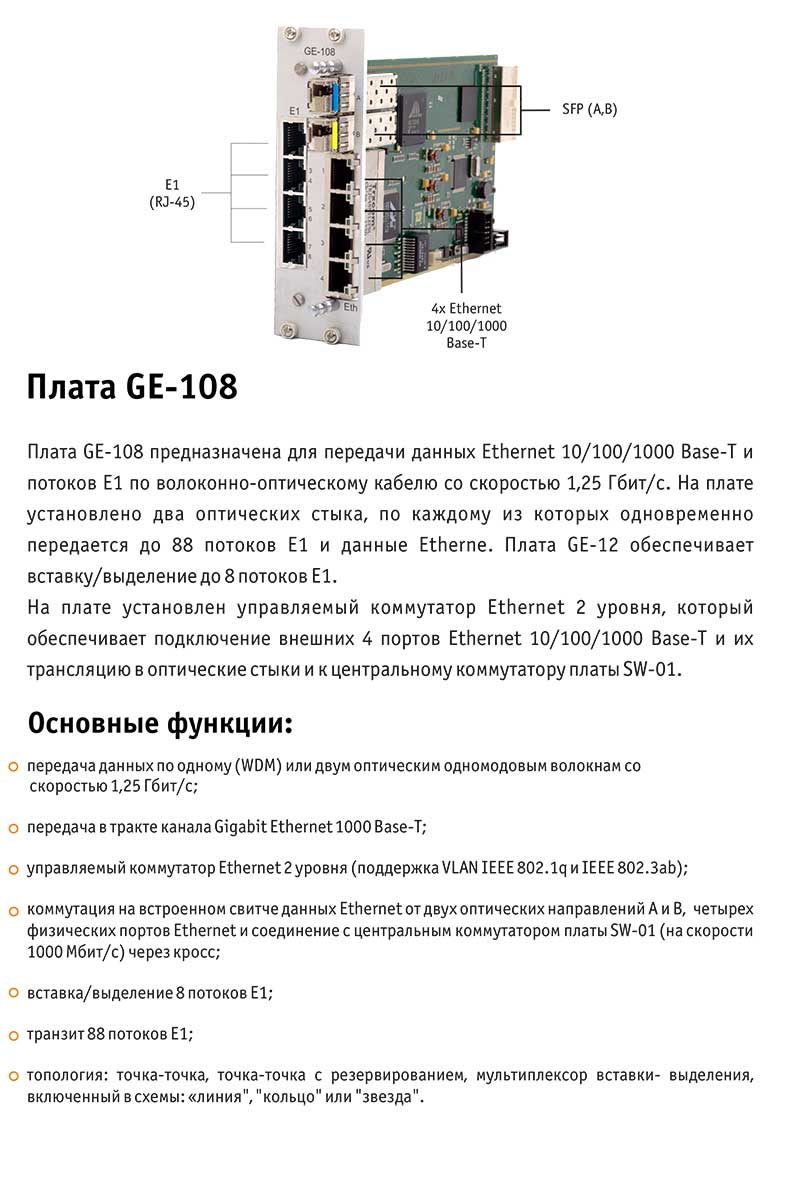

• до 14 плат оптического тракта

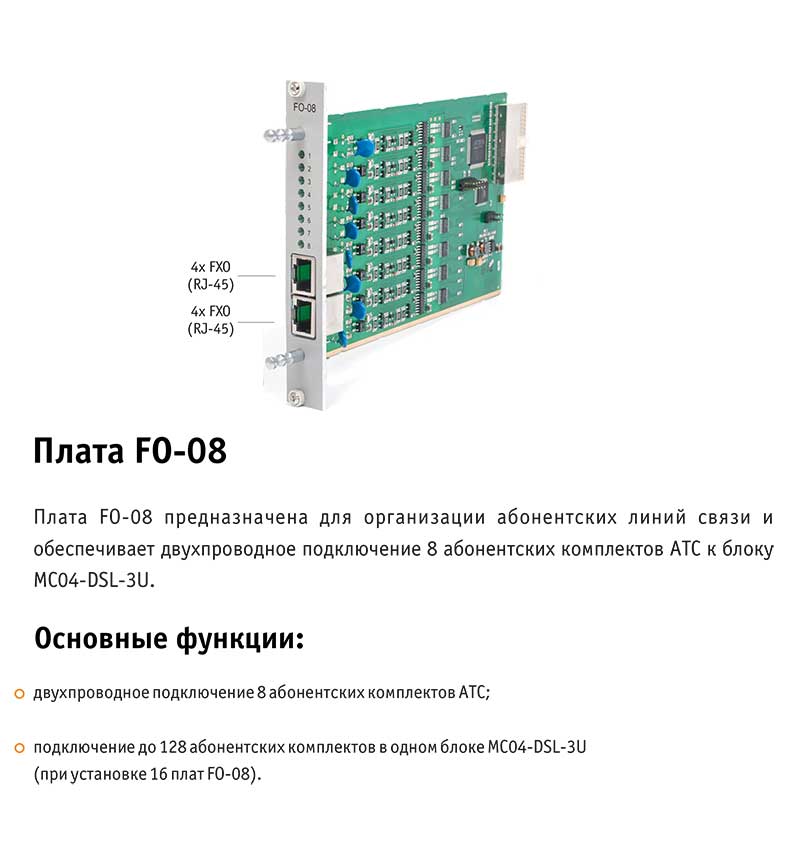

• до 128 аналоговых интерфейсов
Особенности:
• высокоскоростная шина Ethernet Backplane SGMII 1000 Мбит/с, объединяет через центральную плату все установленные интерфейсы
• кросс-коммутация n*64 Кбит/с (n=1...1024) между 32 потоками E1 и аналоговыми интерфейсами.

Характеристики

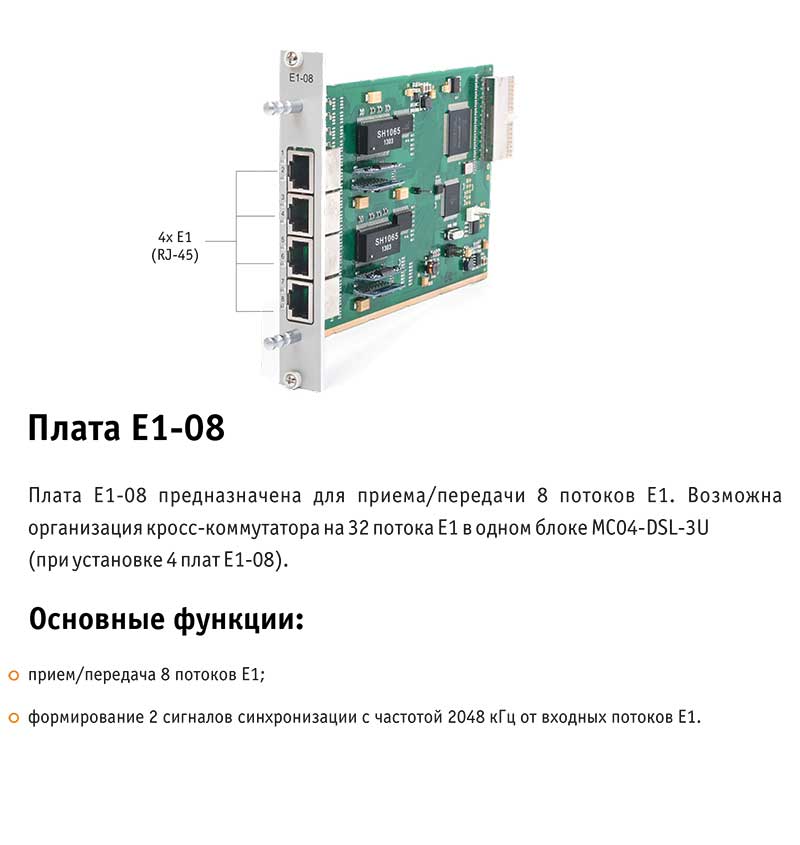

Интерфейс 2048 кбит/с	МСЭ-Т G.703, G.704, 120 Ом
Интерфейс Ethernet	10/100/1000 Base-T, 1000 Base-X SFP, 802.1Q/P
Оптический интерфейс	1,25 Гбит/с (16Е1 + Gigabit Ethernet)
Интерфейс G.SHDSL	МСЭ-Т G.991.2 ТCPAM 4/8/16/32/64/128
Интерфейсы управления	Ethernet, USB, RS232 Протоколы: SNMP, WEB, КПО-01

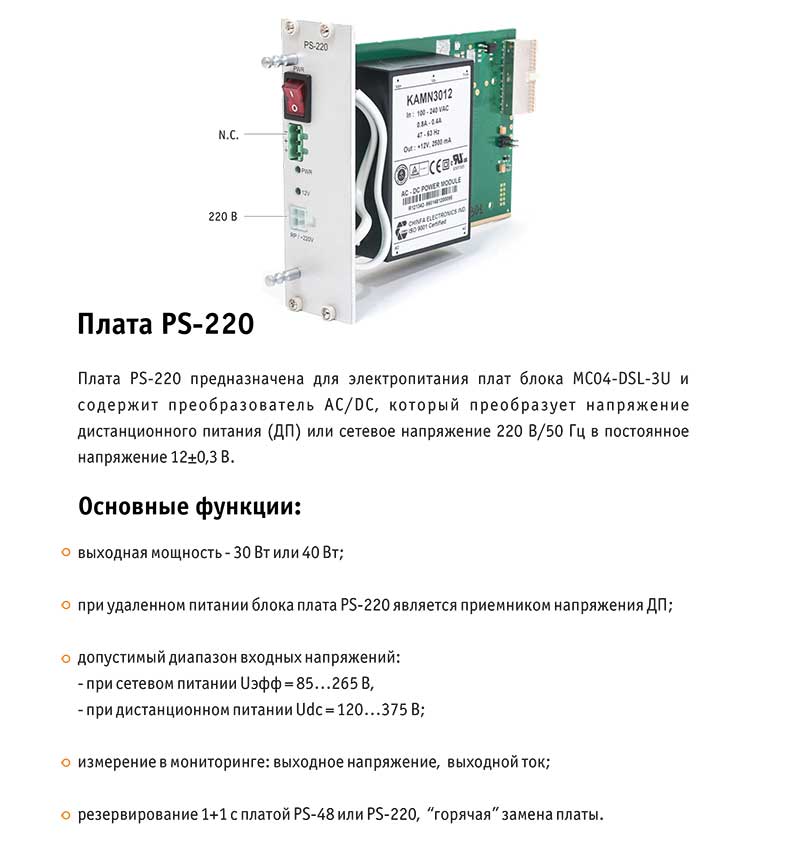

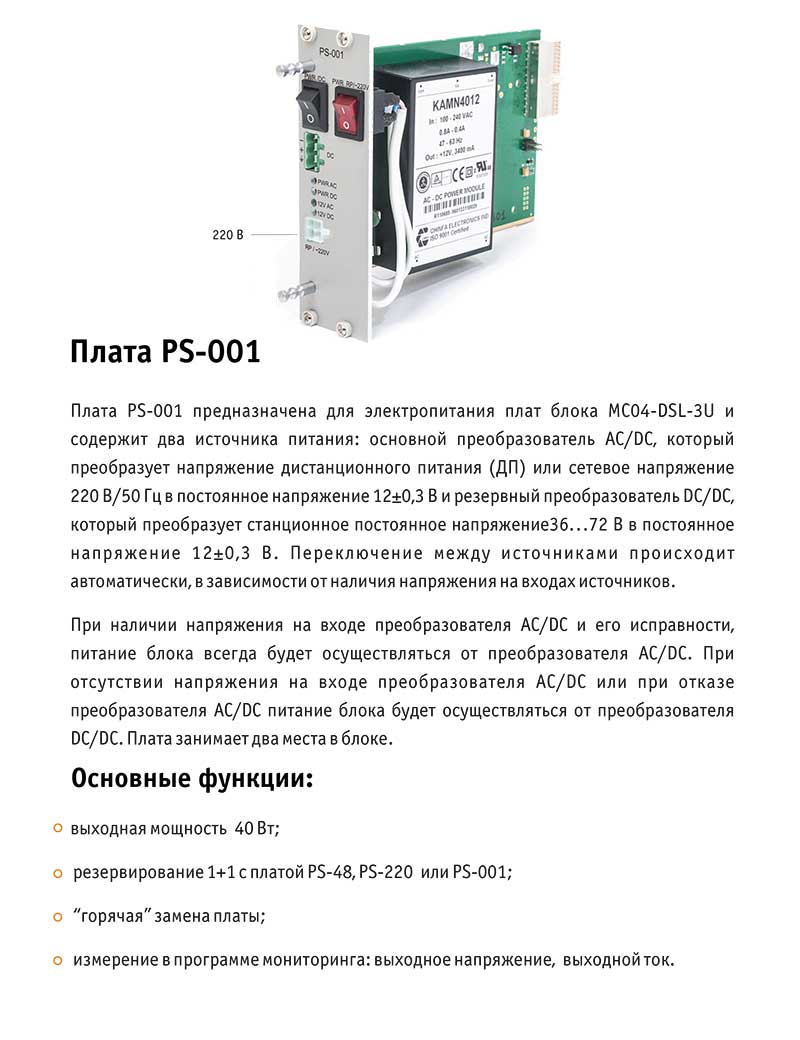

Электропитание	36/72В с заземленным плюсом 220В 50Гц или ДП 210/300/370В постоянного тока

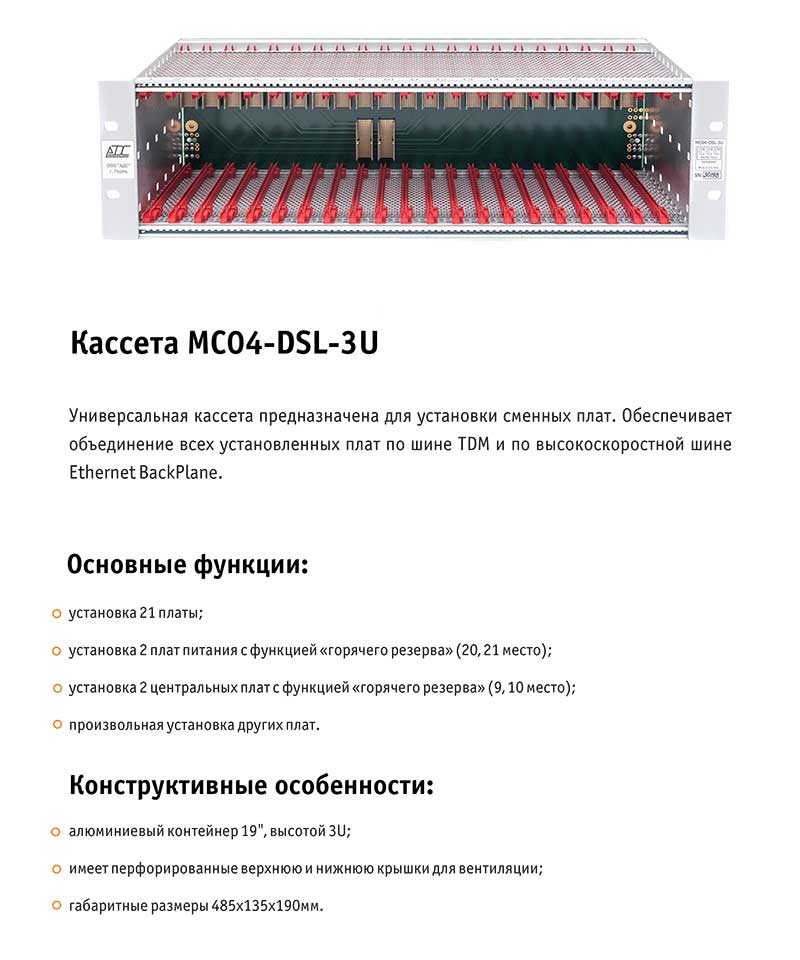

Габариты	3U, 485x135x215 мм, до 3 кг
