Оптический модем-мультиплексор МС04-dsl.f

Функциональные возможности
Основные области применения:
• организация оптических трактов между АТС на сетях связи;
• транспортные сети передачи данных между сегментами корпоративных ЛВС
• организация цифровых и аналоговых соединительных линий АТС
• системы абонентского уплотнения, системы удаленного абонентского доступа
• работа в режиме точка-точка, вставки-выделения;
• передача данных по одному (WDM) или двум оптическим одномодовым кабелям со скоростью 155 Мбит/с
• выделение на модеме или на модем-мультиплексоре ADM (вставки-выделения): данных Ethernet, до 1 потока Е1 и до 30 абонентских стыков
• возможность резервирования оптического стыка, переход на резервное волокно без перерыва связи
• выделение/вставка каналов через встроенный кросс–коммутатор (120*64 кбит/с) в 4-х потоках Е1
• кросс-коннекция каналов на промежуточных станциях, произвольная коммутация каналов между цифровыми и аналоговыми стыками
• местное или сетевое управление и мониторинг через встроенный канал обслуживания тракта. Поддержка SNMP;
• модульная конструкция, изменение типа и количества интерфейсов и источников ДП в условиях эксплуатации.

Характеристики

Интерфейс Е1

Интерфейс Ethernet

FXO/FXS

E&M

RS-232

Состав
модемы MC04–dsl.xFx-хЕ1-Eth100-xEth2–N-60/220V
модем–мультиплексоры MC04–dsl.xFx-хЕ1-Eth100-xEth2-хFXO/FXS/E&M6/4P–60/220V
модемы ADM MC04–dsl.xFx/xFx/ADM–1Е1–Eth100–N–60/220V
модем–мультиплексоры ADM MC04–dsl.xFx/xFx/ADM–1Е1-Eth100–N–хFXO/FXS/E&M6/4P/RS232 – 60/220V
В обозначении модемов и модем–мультиплексоров символом х указывается число стыков или их тип:
Eth100 – порт установлен всегда
Eth2 –  0 или 1 (дополнительный модуль Ethernet на скорость 2 Мбит/с)
Е1     – 0, 1, 2 или 4
FXO/FXS/E&M6/4P – 0, 4, 8, 12…30
RS232 - 0, 4, 8, 12, 16
Символ N обозначает возможность сетевого мониторинга оборудования
Обозначение количества и тип оптических стыков
dsl.2FS - один оптический стык (без резервирования) 2 волокна  TX и RX на расстояние до 40 км
dsl.2FSR - два оптических стыка (с резервированием) 4 волокна  TX*2 и RX*2 на расстояние до 40 км
dsl.2FL - один оптический стык (без резервирования) 2 волокна  TX и RX на расстояние до 80 км
dsl.2FLR - два оптических стыка (с резервированием) 4 волокна  TX*2 и RX*2 на расстояние до 80 км
dsl.2FV - один оптический стык (без резервирования) 2 волокна  TX и RX на расстояние до 120 км
dsl.2FVR - два оптических стыка (с резервированием) 4 волокна  TX*2 и RX*2 на расстояние до 120 км
Со спектральным уплотнением (приём и передача по 1 волокну)
dsl.1FL - один оптический стык (без резервирования) 1 волокно  TX (1310 nm) и RX (1550nm) на расстояние до 60 км
dsl.1FLR - два оптических стыка (с резервированием) 2 волокна  TX*2 (1310 nm) и RX*2 (1550nm) на расстояние до 60 км
dsl.1FV - один оптический стык (без резервирования) 1 волокно  TX (1500 nm) и RX (1310nm) на расстояние до 60 км
dsl.1FVR - два оптических стыка (с резервированием) 2 волокна  TX*2 (1550 nm) и RX*2 (1310nm) на расстояние до 60 км
Обозначение типа питания модема :
– 60V – питание от станционной сети постоянного напряжения 48/60 В
– 220V – питание от сети 220 В

Модем и модем–мультиплексор поставляются в корпусах высотой 1U или 2U для установки в 19 стойку.

Условия эксплуатации
 температура от +5 до +40 С, относительная влажность до 90 %

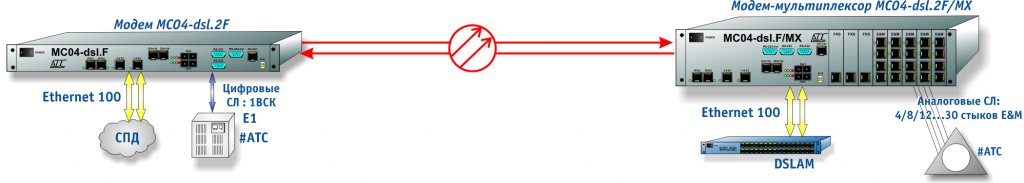

Применение
