Устройство защиты Commeng Cat5P+D

Устройство Commeng Cat5P+D применяется для защиты от импульсных перенапряжений оборудования с интерфейсами Ethernet 10/100/1000 BASE-TX, а также любого другого оборудования передачи данных с максимальным рабочим напряжением в линии не более 60 Вольт, работающего по симметричным кабелям. Поддерживает передачу питания поверх данных в соответствии с рекомендациями IEEE 802.3af-2003 и IEEE 802.3at-2009, PoE++, Ultra PoE независимо от метода передачи питания, а также Passive PoE.

Основной особенностью устройства является отключение защищаемого оборудования от линии связи при попадании в кабель постороннего напряжения (AC 230/380 Вольт, DC 110/220 Вольт) или воздействии мощной импульсной помехи.

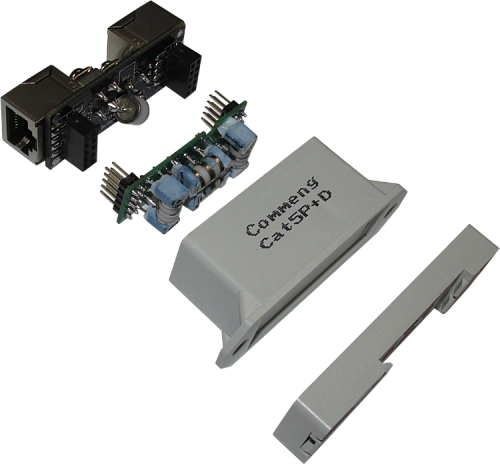

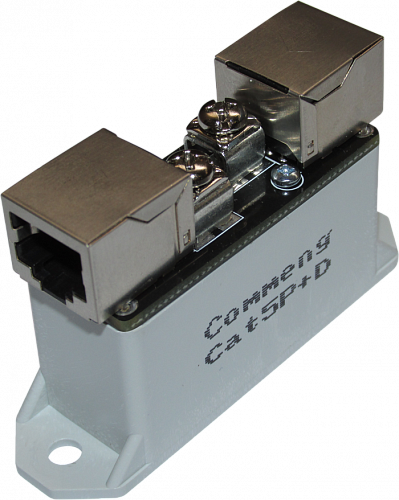

Устройство Commeng Cat5P+D предназначено для установки в помещении, уличных шкафах и контейнерах. Устройство выполнено в электротехническом корпусе из материала, не поддерживающего горение, для монтажа на поверхность через проушины или рейку DIN (с помощью монтажного основания Commeng DR MH, которое заказывается дополнительно). Для подключения кабелей используются 8-контактные экранированные розетки 8P8C (RJ 45). Устройство имеет также два контакта для подключения к защитному заземлению или системе уравнивания потенциалов.

Устройство Commeng Cat5P+D разработано для использования в условиях высокого уровня электромагнитных помех.

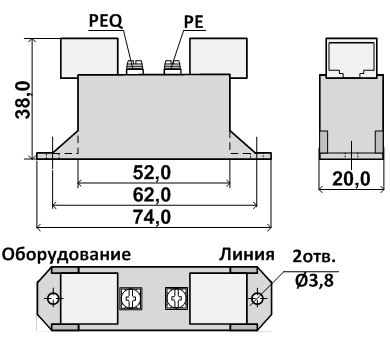

Особенность – наличие двух гальванически изолированных клемм PE и PEQ для подключения к защитному заземлению и изолированной системе уравнивания потенциалов.

Клемма PE предназначена для подключения проводника защитного заземления, а клемма PEQ для подключения к корпусу оборудования или к изолированной системе уравнивания потенциалов, если она выполнена на объекте.

Подробное техническое описание на сайте производителя
