Соединитель Commeng Cat6C

Commeng Cat6С предназначен для соединения линейного кабеля и патч-корда или двух сегментов 4-парного симметричного кабеля (Cat5, Cat6, кабели для ШПД).

Позволяет передавать данные по интерфейсам Ethernet (10/100/1000 BASE-TX, 10G Base-T), E1 (G.703), DSL, а также другим, предназначенным для работы по симметричным кабелям. Допускается передача питания по свободным парам и поверх данных (PoE, PoDL) с напряжением не более 75 В постоянного тока и током через один контакт не более 0,3 А

Производятся в исполнениях:

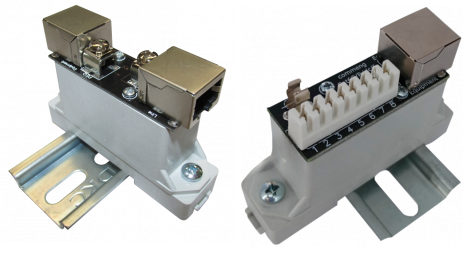

Commeng Cat6C-f/f – для подключения используются розетки 8P8C(RJ-45).

Одноимённые контакты розеток соединены между собой. Экраны розеток соединены с контактами PE и PEQ для подключения к заземлению (точке уравнивания потенциалов). Экраны кабелей можно соединить, установив перемычку между PE и PEQ.

Commeng Cat6C-idc/f - для подключения используются розетка 8P8C(RJ-45) и врезные контакты типа idc.

Одноимённые контакты розетки и кабельного соединителя типа idc соединены между собой. Для фиксации кабеля установлен держатель, обжимающий оболочку кабеля.

Commeng Cat6С-idc/ f PE - для подключения используются розетка 8P8C (RJ-45) и врезные контакты типа idc.

Одноимённые контакты розетки и кабельного соединителя типа idc соединены между собой. Для заземления экрана кабеля необходимо обеспечить надежный контакт экрана с держателем и подключить провод заземления к контакту PE.

Крепятся устройства Commeng Cat6С на поверхность саморезами (винтами) через проушины, или на рейку DIN с помощью монтажного основания Commeng DR MH-1 (заказывается дополнительно).

Подробное техническое описание на сайте производителя
