Устройства защиты промышленных интерфейсов Commeng DIP

Commeng

Устройства защиты промышленных интерфейсов Commeng DIP предназначены для защиты портов передачи данных, оборудования промышленной автоматики, связи, систем безопасности и управления, от импульсных перенапряжений природного (молния) и искусственного (наводки от ЛЭП, мощных потребителей энергии) происхождения. Устройства Commeng DIP устанавливаются в шкафах, ящиках и стойках с оборудованием. Номенклатура изделий позволяет выбрать необходимое устройство практически для любого интерфейса с рабочим напряжением до 50 Вольт. Производятся как для защиты 1-пары проводов(однопортовые), так и для защиты 2-пар проводов(двухпортовые). Устройства Commeng DIP выполнены в электротехническом корпусе из материала, не поддерживающего горение, для монтажа на рейку DIN или поверхность.

Электрические схемы защиты устройств Commeng DIP, кроме Commeng DIP-IT, имеют два каскада, разделенных дросселями, установленными в каждый провод. Первый каскад выполнен на газонаполненном двухкамерном разряднике, второй – на высокочастотных супрессорах (защитных диодах), напряжение которых выбирается в зависимости от уровня сигнала в линии.

Однопортовые устройства:

Устройства Commeng DIP-6(12,24,48)V предназначены для защиты одной пары проводов, имеют однотипную схему, и отличаются только типом супрессора, установленного между проводами a/b пары. Клеммы для подключения экрана (PE, PE) напрямую соединены с клеммой защитного заземления.

Устройство Commeng DIP-485 имеет клеммы (с, с) гальванически изолированные от клеммы защитного заземления PE. Данная схема позволяет значительно увеличить помехозащищенность в том случае, если при передаче сигналов используется общий провод (или экран), который подключается к клеммам «с» (со стороны.

Устройство Commeng DIP-IT (см.рис.4) предназначено для защиты устройств передачи данных использующих интерфейсы с сигналами, не содержащие постоянной составляющей. Схема выполнена с использованием импульсного трансформатора Т1 для гальванической развязки линии и оборудования. Первый каскад выполнен на газонаполненном двухкамерном разряднике FV1.1- FV1.2.

Клемма уравнивания потенциалов PE соединена на прямую с клеммой защитного заземления PE.

Двухпортовые схемы (защита 2-пар проводов)

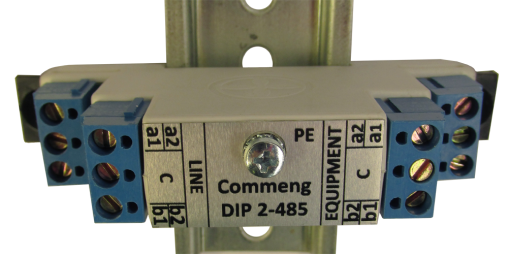

Устройства Commeng DIP 2 предназначены для защиты 2-х пар проводов. Электрическая схема идентична двум одинаковым однопортовым схемам защиты, которые выполнены с объединёнными клеммами защитного заземления PE для устройств Commeng DIP 2-6(12,24,48)V и объединёнными клеммами (с, с), которые гальванически изолированы от клеммы защитного заземления PE для устройства Commeng DIP 2-485.

Подробное техническое описание на сайте производителя
