Разветвители интерфейса

Пассивные разветвители интерфейса ПРИ производятся в исполнениях:

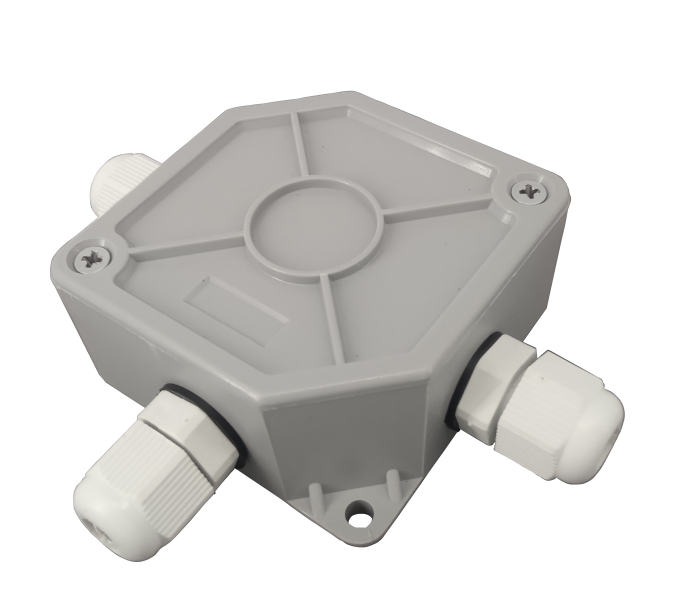

Пассивные разветвители интерфейса ПРИ-3х3PG7 и ПРИ-3х3PG9 предназначены для подключения к 2-х и 3-проводной линии передачи данных приёмников-передатчиков сигналов последовательных интерфейсов различных типов, например, RS-485, «токовая петля», «Wired HART», «CAN». Могут использоваться так же для подключения устройств, поддерживающих Single Pair Ethernet. Допускается передача питания постоянным током поверх данных (PoDL).

Подробное техническое описание на сайте производителя

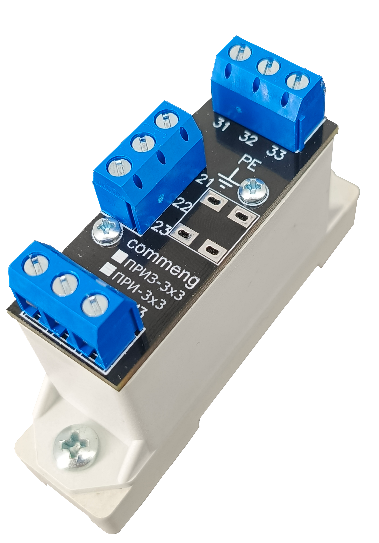

Пассивный разветвитель интерфейса ПРИ-3х3 предназначен для подключения к 2-х и 3-проводной линии передачи данных приёмников-передатчиков сигналов последовательных интерфейсов различных типов, например, RS-485, «токовая петля», «Wired HART», «CAN». Может использоваться так же для подключения устройств поддерживающих Single Pair Ethernet и передачу питания поверх данных (PoDL). Выпускаются с винтовыми или нажимными пружинными контактами.

Устанавливаются в шкафах, ящиках и стойках с оборудованием. Монтаж производится на поверхность с помощью винтов, шурупов или на рейку DIN.

Подробное техническое описание на сайте производителя

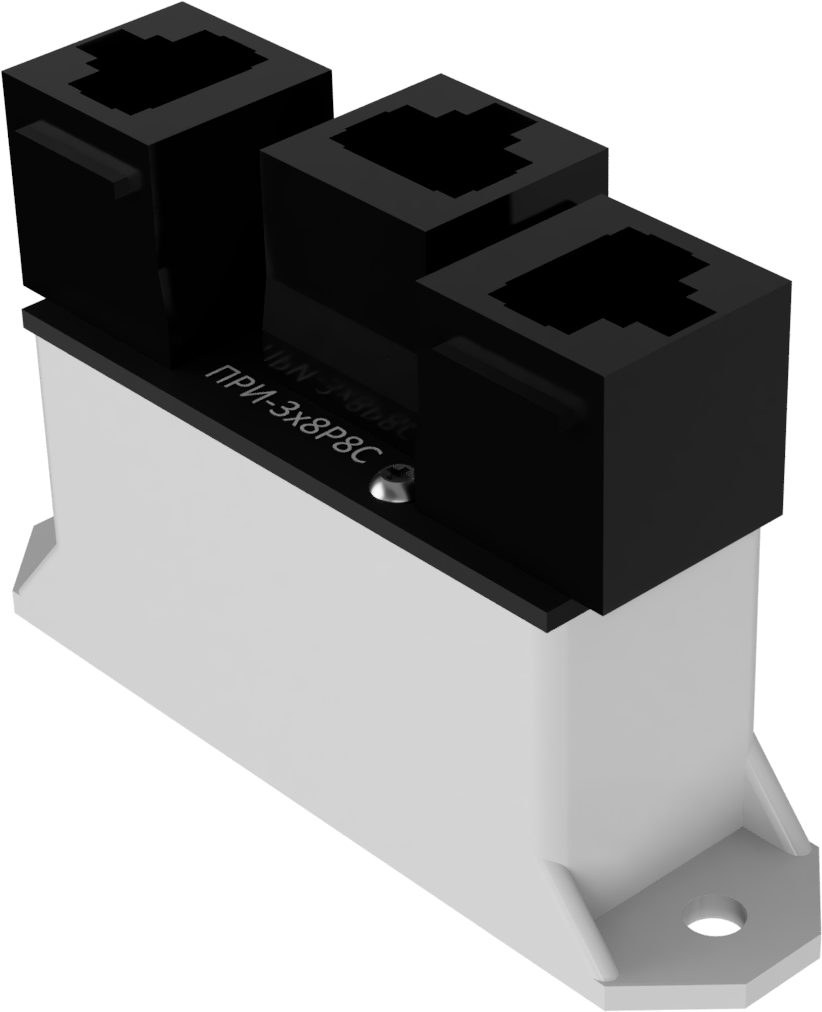

Пассивный разветвитель интерфейса ПРИ-3х8Р8С предназначен для подключения к шине передачи данных с числом проводов не более 8, приёмников -передатчиков последовательных интерфейсов различных типов, например, RS-485, «токовая петля», «Wired HART», «CAN», 10 BASE-T1L (Single Pair Ethernet).

Возможно использование для параллельного подключения измерительных приборов к линии передачи данных (Е1, 100-Base-TX) и других применений.

Для подключение линейных кабелей и устройства передачи данных (прибора) к разветвителю используются 8-контрактные разъемы 8P8C.

Разветвитель устанавливается в шкафах, щитах, стойках, боксах с оборудованием. Крепление выполняется на поверхность или рейку DIN.

Подробное техническое описание на сайте производителя

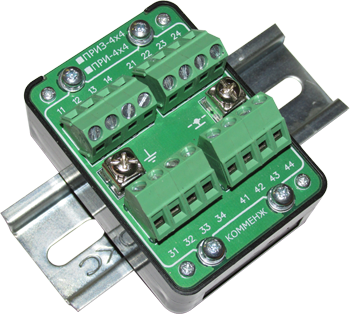

Пассивный разветвитель интерфейса ПРИ-4х4в предназначен для подключения к 4-проводной шине передачи данных приёмников-передатчиков сигналов последовательных интерфейсов различных типов. В основном применяется для интерфейса RS-485, а также для интерфейсов например: RS-422, «токовая петля», «Wired HART», «CAN» и т.п. Возможно использование одной пары для передачи данных и другой для питания постоянным током. Количество подключаемых к шине устройств – 2(3).

Разветвители устанавливаются в шкафах, ящиках и стойках с оборудованием. Монтаж производится на рейку DIN или же на поверхность через проушины с помощью винтов или шурупов. Выпускаются с винтовыми контактами для подключения шины передачи данных и оборудование, без защиты от импульсных перенапряжений. В комплект поставки входит терминальный резистор (120 Ом, 0,25Вт).

Подробное техническое описание на сайте производителя
