Универсальный монтажный комплекс УМК-19

Универсальный монтажный комплекс (далее УМК-19“) предназначен для монтажа в конструктивы 19” модулей различного назначения. Основой комплекса является панель монтажная ПМ-19”Т1, рассчитанная на установку пяти модулей и обеспечивающая подключение к шинам питания и заземления.

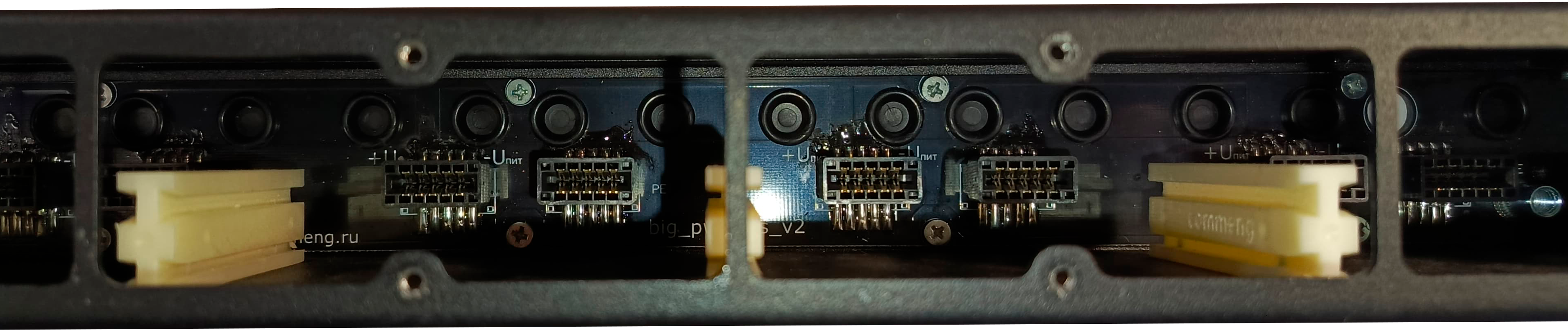

Панель представляет из себя типовой корпус 19“ высотой 1U (rack-mount unit). С лицевой стороны панели располагаются установочные места для модулей. При установке модули продвигаются по направляющим и подключаются к шинам питания и заземления через разъемы, установленные на соединительной плате.

Внешние подключения выполняются с помощью патч-кордов, кабелей и соеди-нительных шнуров через разъемы, установленные на лицевой стороне. Для ряда модулей предусмотрено подключение с тыльной стороны. в ней выполнены отверстия, по 4 штуки для каждого установочного места. Для подключения панели к шине заземления используются два контакта на тыльной стороне.

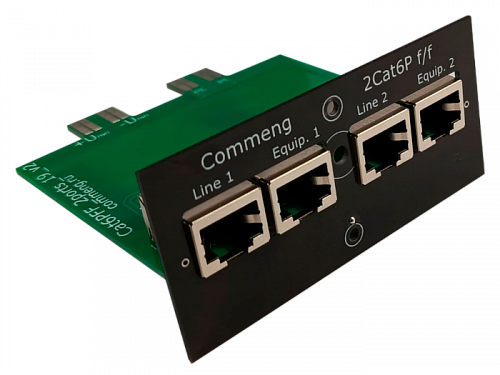

Модуль защиты УМК-19“- 2-Cat5P-f/f  применяется для защиты двух портов с интерфейсами Ethernet, а также любого другого оборудования передачи данных с максимальным рабочим напряжением в линии не более 60 Вольт, работающего по симметричным кабелям. Поддерживает передачу PoE всех типов и всеми методами.

Подключение линии и защищаемого оборудования производится через разъемы 8Р9С (RJ-45), обозначенные как Equip. и Line.

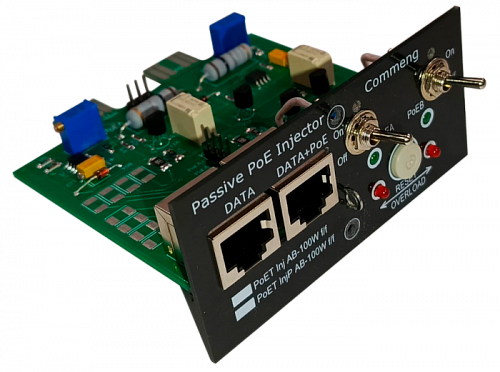

Модуль инжектора МК-19“- Inj-AB-100 f/f обеспечивает подачу питания поверх данных Passive PoE с мощностью до 100 Вт, опционально (для версии УМК-19“- InjP-AB-100 f/f) – защиту от импульсных помех.

Подключение линии и защищаемого оборудования производится через разъемы 8Р9С (RJ-45), обозначенные как Equip. и Line. Является универсальным и используется для питания устройств, поддерживающих Passive PoE; а также устройств, поддерживающих PoE IEEE 802.3af /IEEE 802.3at, PoE++, Ultra PoE (возможны ограничения в зависимости от особенностей PoE PD).

Имеется быстродействующая защита от токовых перегрузок и короткого замыкания в кабеле и питаемом устройстве с индикацией режима аварии.

Встроенная защита от перенапряжений в версии InjP-AB-100 f/f позволяет обеспечить надежную работу при воздействии помех от удара молнии и не устанавливать дополнительно устройство защиты коммутатора или другого сетевого оборудования.

При установке в панель инжектор подключается к шинам заземления и питания.

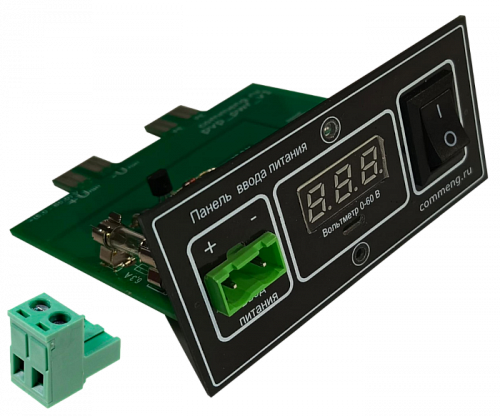

Модуль ввода питания УМК-19“- МВП-60/10 (далее МВП) обеспечивает подачу напряжения от внешнего источника в шины питания панели, защиту от короткого замыкания и перегрузок, индикацию значения напряжения.

МВП-60/10 устанавливается в любое из пяти установочных мест панели, при этом в панели может быть только один МВП. Источник питания подключается через клеммную колодку, установленную в разъем. Полярность подключения должна соответствовать маркировке. Для подачи напряжения в шины питания панели используется выключатель.

При использовании МВП следует учесть следующее:

- МВП не содержит преобразователей напряжения;

- все требующие электропитания модули должны работать от одного и того же напряжения, которое от внешнего источника через УМК-19“-МВП-60/10 подается на шины питания;

- рекомендуется использовать стандартные напряжения 12/24/48 Вольт постоянного тока, при этом максимальное значение не должно превышать 60 В;

- для защиты от перегрузки в модуле ввода питания установлен предохранитель с номинальным током 10 А.

Модуль оптический коммутационный УМК-19“-МОК-4SC применяется для подключения четырех волокон оптического кабеля и их соединения с оборудованием с помощью оптических патч-кордов. В модуле используются соединительные адаптеры (розетки) типа SC. Оптический кабель вводится через отверстие в тыльной стороне панели и закрепляется на фиксаторе, установленном на плате. Для укладки волокон (мест сварки волокна кабеля и пигтейла в гильзах) используется ложемент. Монтаж производится обычным для оптических кроссов и патч-панелей способом. В комплект поставки модуля НЕ ВХОДЯТ: пигтейлы оптические и гильзы.

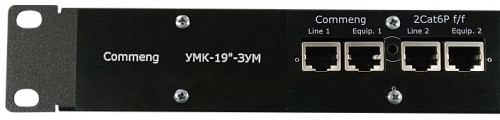

Заглушка УМК-19“-ЗУМ устанавливается в панель ПМ-19”T1 вместо отсутствующего модуля. Выполнена из стеклотекстолита. Крепиться к лицевой части панели с помощью винтов. На заглушку нанесена маркировка с названием и маркой производителя.

В том случае, если необходимо обеспечить питания на один или несколько модулей, следует установить модуль ввода питания типа УМК-19“-МВП-60/10 и подать на него напряжение постоянного тока необходимого для питания модулей значения.

При этом следует учесть следующее:

- все требующие электропитания модули должны работать от одного и того же напряжения, которое от внешнего источника через УМК-19“-МВП-60/10 подается на шины питания;

- рекомендуется использовать стандартные напряжения 12/24/48 Вольт постоянного тока, при этом максимальное значение не должно превышать 60 В;

- для защиты от перегрузки в модуле ввода питания установлен предохранитель с номинальным током 10 А

Подробное техническое описание на сайте производителя
