Шины заземления и уравнивания потенциалов

Шины заземления и уравнивания потенциалов предназначены для выполнения электрического соединения проводящих частей с целью достижения равенства их потенциалов. Используются в качестве шин уравнивания потенциалов или главных заземляющих шин (ГЗШ).

Производятся в исполнениях:

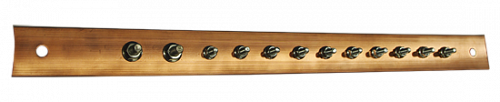

Шины ШЗУП-М предназначены для выполнения электрического соединения проводящих частей с целью достижения равенства их потенциалов. Используются в качестве шин уравнивания потенциалов или главных заземляющих шин. Шины предназначены, прежде всего, для применения на высокотехнологичных объектах (телекоммуникации, энергетика, трубопроводный транспорт, автоматизированное производство, буровые платформы и т.п.), могут применяться так же в жилых зданиях и промышленных сооружениях различного назначения.

Особенности шин ШЗУП-М:

• повышенная надежность и стабильность во времени сопротивления контактов, в том числе в жестких условиях эксплуатации, антикоррозионное покрытие;
• понятный и технически обоснованный алгоритм выбора при проектировании;
• удобство и высокая скорость монтажа.

Выпускаются в конструктивных исполнениях для монтажа на стену или металлоконструкции (с изоляторами или без них). Базовые шины ШЗУП-М изготавливаются длиной 0,5 ÷ 2,0 м.

Подключение медножильных кабелей к шине осуществляется с помощью медных луженых кабельных наконечников через болтовое соединение. Крепежные элементы поставляются в комплекте с шинами (в сборе, установленные в отверстия, гайки-заклепки или на винты запрессовочные). Кабельные наконечники в стандартный комплект поставки шин не входят и могут быть поставлены дополнительно.

Контактные отверстия, гайки-заклепки и винты запрессовочные могут располагаться, как в один ряд для шин ШЗУП-МО(ШЗУП-МУО), ШЗУП-МК(ШЗУП-МУК), ШЗУП-МВ(ШЗУП-МУВ), так и в два ряда для шин ШЗУП-МДО, ШЗУП-МДК, ШЗУП-МДВ. Стандартное исполнение – со стальным оцинкованным крепежом (болты с зубчатым фланцем, гайки с зубчатым фланцем, гайки-заклепки, винты запрессовочные). Имеется так же исполнение с крепежом и гайками-заклепками из нержавеющей стали (ШЗУП-МУКН, ШЗУП-МКН, ШЗУП-МДКН). Для применения в условиях мощных высокочастотных излучений должны использоваться шины с крепежом из латуни (ШЗУП-МУОЛ, ШЗУП-МОЛ, ШЗУП-МДОЛ).

Подробное техническое описание на сайте производителя

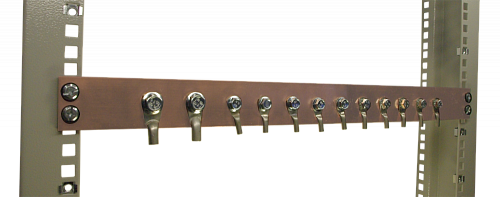

Шины ШЗУП-М-19” предназначены для выполнения электрического соединения проводящих частей с целью достижения равенства их потенциалов. Используются в качестве шин уравнивания потенциалов или главных заземляющих шин. Шины предназначены, прежде всего, для применения на высокотехнологичных объектах (телекоммуникации, энергетика, трубопроводный транспорт, автоматизированное производство, буровые платформы и т.п.), могут применяться так же в жилых зданиях и промышленных сооружениях различного назначения.

Шины ШЗУП-М-19” предназначены для установки в 19-дюймовые:

• телекоммуникационные, серверные шкафы и стойки с оборудованием;
• распределительные (РЩ) или главные распределительные (ГРЩ) щиты;
• стойки с электрооборудованием.

Контактные отверстия, гайки-заклепки и винты могут располагаться, как в один ряд для шин ШЗУП-МО-19”, ШЗУП-МК-19”, ШЗУП-МВ-19”, так и в два ряда для шин ШЗУП-МДО-19”, ШЗУП-МДК-19”, ШЗУП-МДВ-19”. Стандартное исполнение – со стальным оцинкованным крепежом (болты, гайки, гайки-заклепки, винты). Имеется так же исполнение с крепежом и гайками-заклепками из нержавеющей стали (ШЗУП-МКН-19”, ШЗУП-МДКН-19”). Для применения в условиях мощных высокочастотных излучений должны использоваться шины с крепежом из латуни (ШЗУП-МОЛ-19”, ШЗУП-МДОЛ-19”).

Подробное техническое описание на сайте производителя

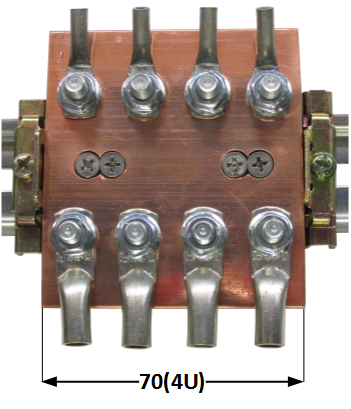

Шины ШУП-МДР предназначены для выполнения электрического соединения проводящих частей с целью достижения равенства их потенциалов. Используются в качестве шин уравнивания потенциалов или главных заземляющих шин (ГЗШ). Шины предназначены, прежде всего, для применения на высокотехнологичных объектах (телекоммуникации, энергетика, трубопроводный транспорт, автоматизированное производство, буровые платформы и т.п.), могут применяться так же в жилых зданиях и промышленных сооружениях различного назначения.

Шины ШУП-МДР выпускаются в конструктивном исполнении для монтажа на рейку DIN  и предназначены для установки в:

• распределительных (РЩ), главных распределительных (ГРЩ) щитах или шкафах (ящиках) шины заземления (ГЗШ, шин уравнивания потенциала);
• электротехнических шкафах (управления, автоматики, учёта электроэнергии, автоматического ввода резерва, освещения, генератора, силовых и др.).

Типовые шины ШУП-МДР изготавливаются длиной от 1U-юнит=17,5мм до 20U-юнит=350мм в зависимости от количества подключаемых проводников.

Подробное техническое описание на сайте производителя

Шины ШУП-МСУ предназначены для выполнения электрического соединения проводящих частей с целью достижения равенства их потенциалов. Используются в качестве шин уравнивания потенциалов. Могут применяться в производственных, лабораторных и офисных помещениях, промышленных сооружениях различного назначения, а так же в жилых и общественных зданиях.

Подключение медножильных кабелей к контактной (лицевой) поверхности шины осуществляется с помощью медных луженых кабельных наконечников через болтовые соединения М6. Крепежные элементы поставляются в комплекте с шинами. Кабельные наконечники в стандартный комплект поставки шин не входят и могут быть поставлены дополнительно.

Подробное техническое описание на сайте производителя
